Veľkosti lodžií

Veľkosti lodžií môžu byť individuálne až do dĺžky 6m a hĺbky 1,5m. Najbežnejšie používaný rozmer lodžií je 1,5 x 3,6 m. Zákazník si môže zložiť zostavu Inviduální. Stredové steny môžu byť priechodné..

Všetky typy lodžií možno osadiť oceľovým či betónovým zábradlím. Viac v sekcii zábradlí

Jednotlivé typy prefabrikátov:

Typ A

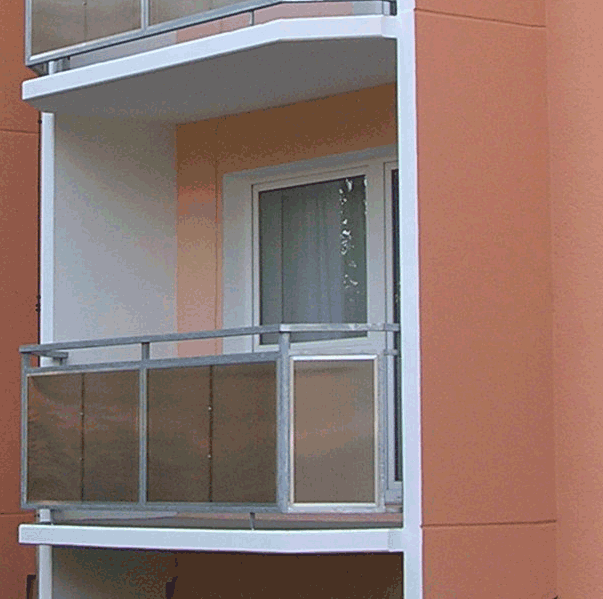

Typ B

Typ C

Typ D

Typ E

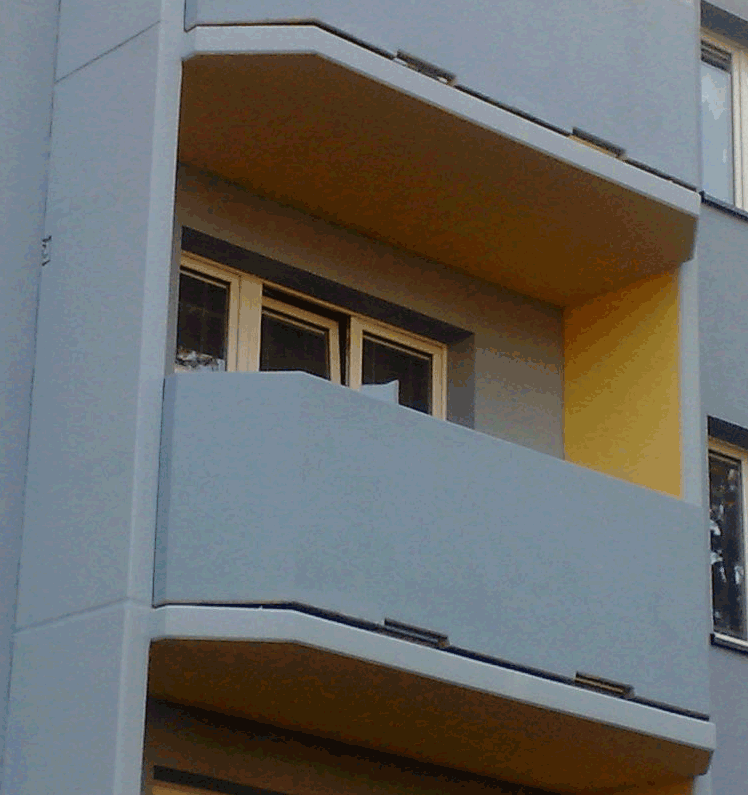

Typ F

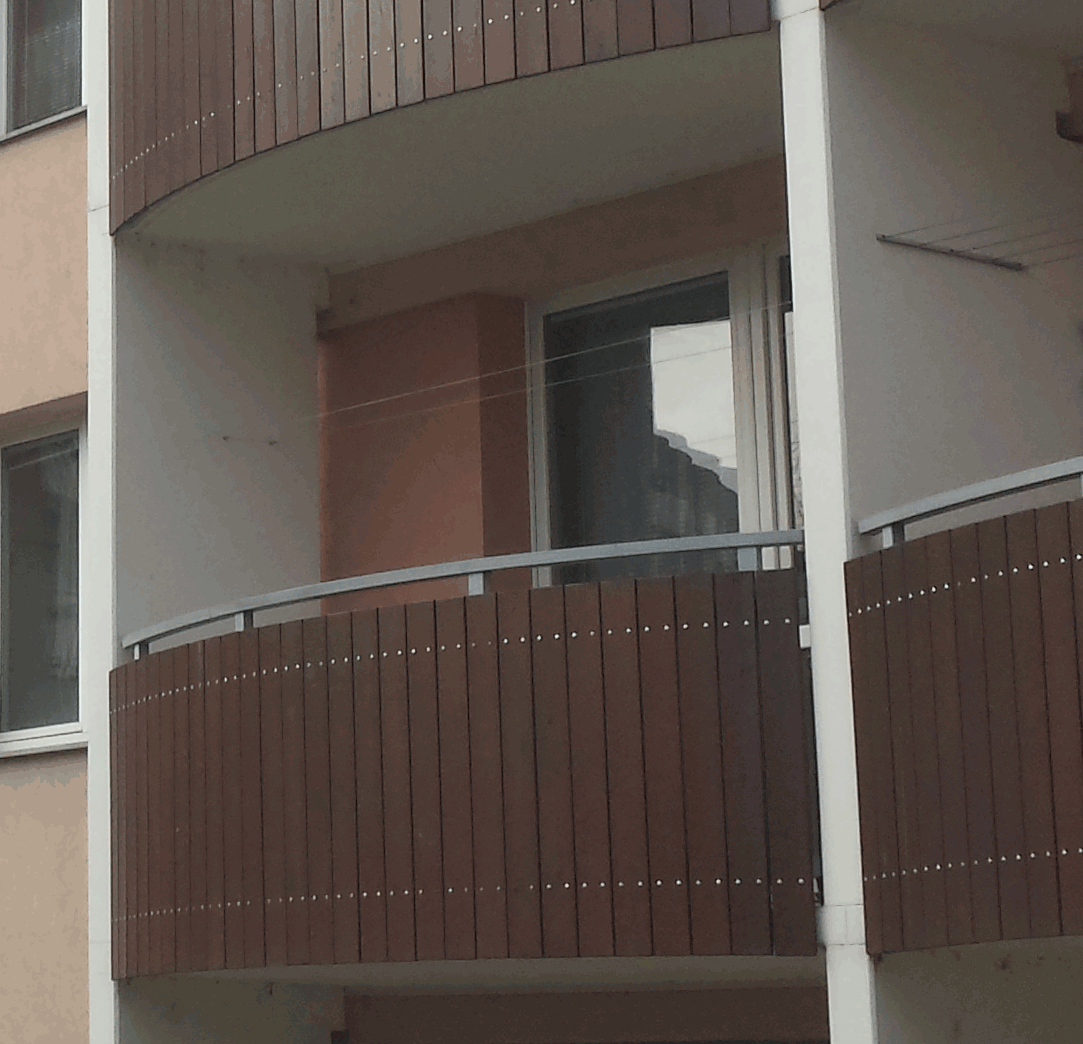

Typ G


Prefabrikované dielce - panely

Celý systém je konštruovaný zo železobetónových prefabrikovaných dielcov s tzv. pohľadovou úpravou povrchu a skosenými viditeľnými hrany.

Všetky spoje sú realizované pomocou skrutiek, skrutkovíc a exponované sú potom dodatočne (po montáži) prevarené.

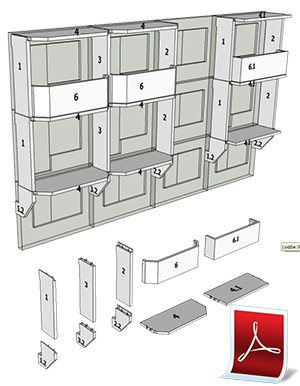

Legendu prefabrikovaných prvkov a typy lodžií nájdete tu:3d_lodzie

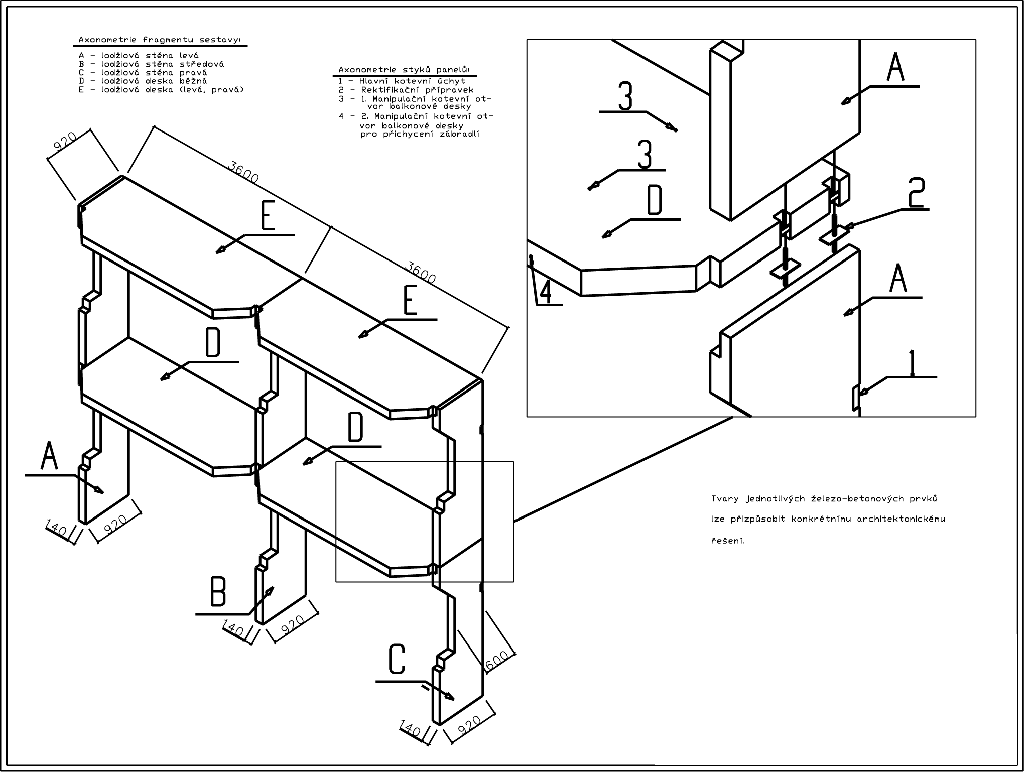

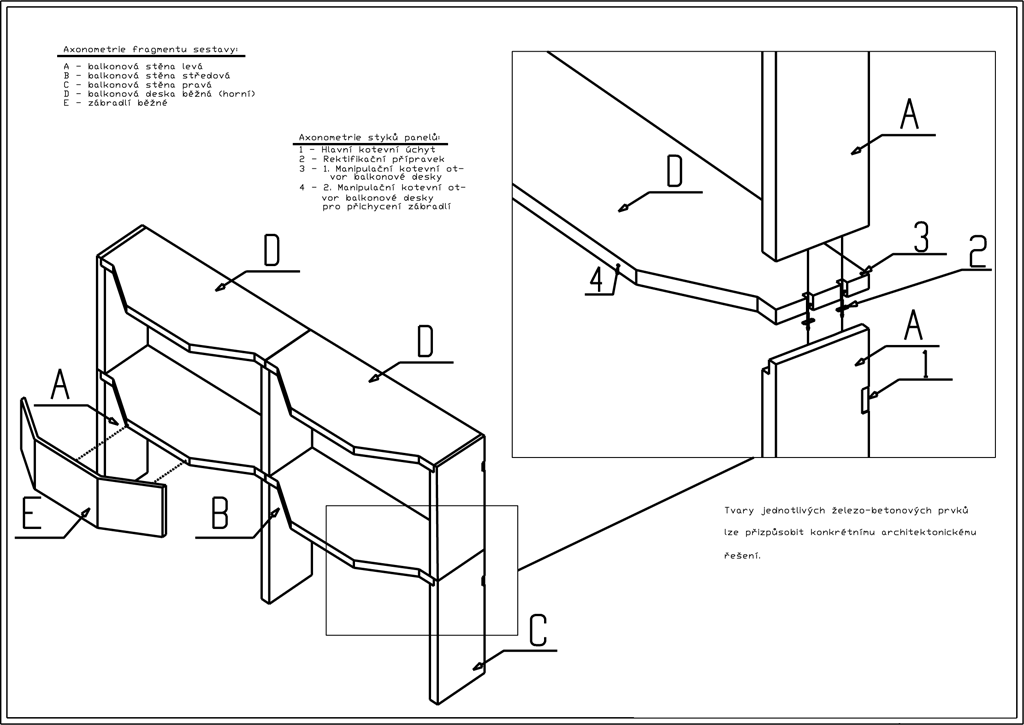

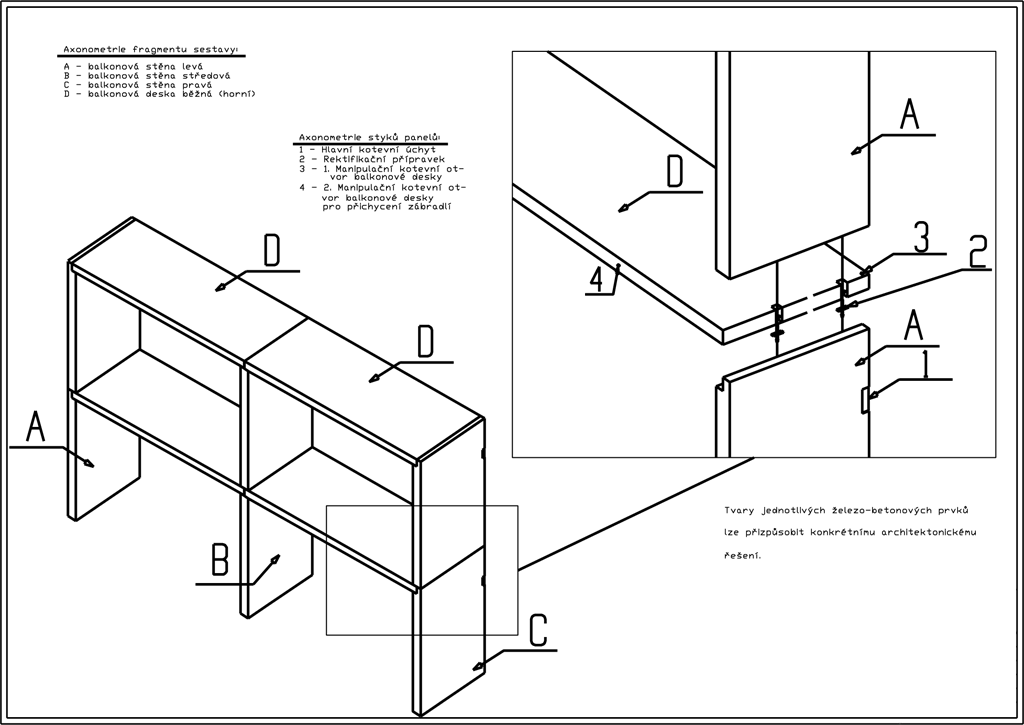

Vysvetlivky

1 - Hlavný kotviaci úchyt
Slúži ako hlavný kotviaci prvok celého systému. Prenáša priečne a pozdĺžne vodorovné sily do existujúcej nosnej konštrukcie panelového objektu a zároveň umožňuje vertikálne dilatáciu v jednotlivých podlažiach. Tento prvok je možné umiestniť v ktorejkoľvek polohe po výške stenových panelov v závislosti na type konstručního systému existujúceho objektu.

2 - Rektifikačné prípravok
Umožňuje rektifikáciu nepresností montáže existujúceho panelového objektu vertikálnom smerom. Možnosť rektifikácia na jedno podlažie je cca 25 mm. Zároveň slúži na stabilizáciu balkónových dosiek a stenových panelov následujícho podlaží.

3 - 1. Manipulačný kotevné otvor balkónovej dosky

4 - 2. Manipulačný kotevné otvor balkónovej dosky
Je ďalej využitý pre prichytenie konštrukcie zábradlia.
